制氮机检修发现的问题及解决方案

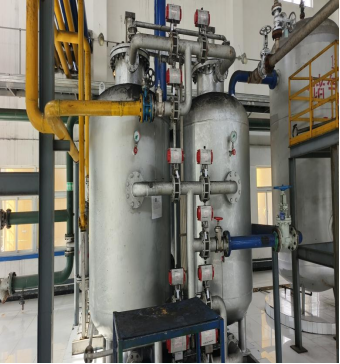

2024年5月下旬现场对山东客户的一台制氮机其中一只经常需要填补的吸附塔经过现场确认与评估，确定是因为有吸附剂分子筛由于内部结构的问题导致分子筛通过筛网或者间隙漏到制氮机管道通过阀门而排出来，由于漏出一粒分子筛就会留下一粒分子筛的间隙，有了间隙在气流的作用下分子筛就会窜动，一窜动就会摩擦，一摩擦就会粉化，恶性循环，就会加剧分子筛的粉化速度。

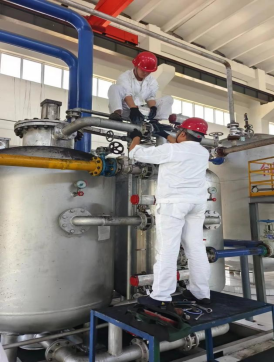

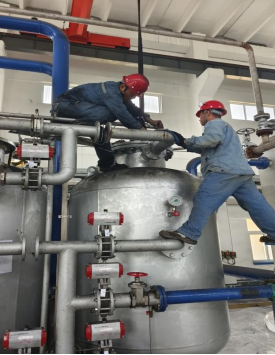

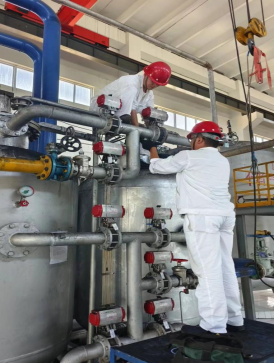

现场经过与有关人员最终确定方案为：将吸附塔内部的分子筛全部放出，内部清理干净仔细检查发现如下问题（如图）：

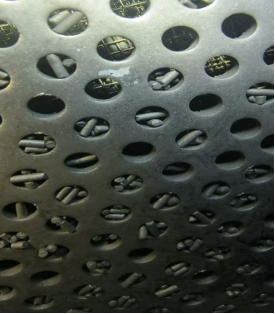

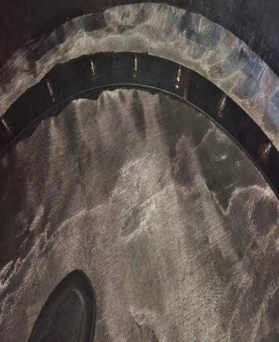

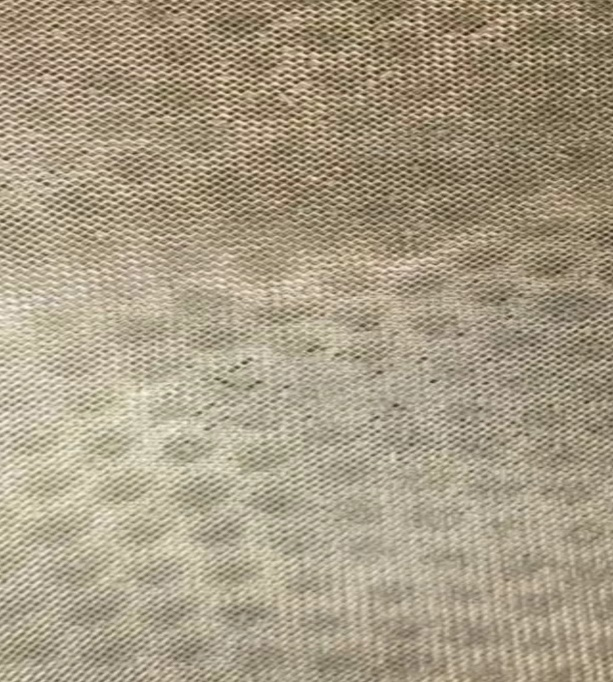

        上图为底部筛网有明显的网孔重叠，分子筛可以轻易通过重叠网孔而进入底部进气孔而漏到吸附塔的外面，从而造成分子筛的松动。

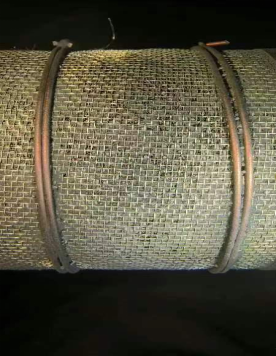

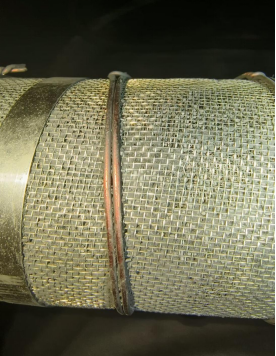

上图是中均压管道由于管道上包裹了2层不同规格的筛网，里层为40目的筛网，外层为20目筛网，由于外层网孔比较大，分子筛可以轻易通过网孔而进入里层筛网，由于筛网只包裹了一圈，分子筛会通过筛网的接头出通过出气孔而漏到吸附塔的外面，从而造成分子筛的松动。

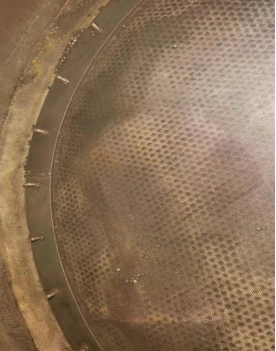

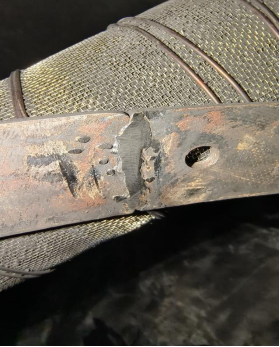

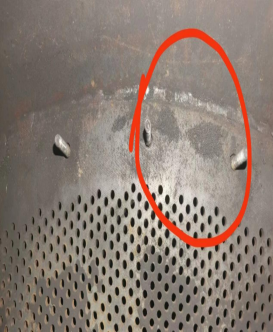

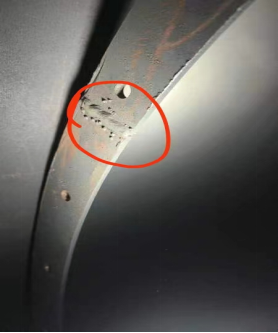

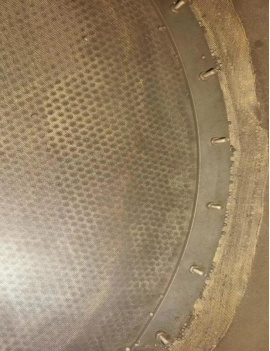

上图是底部筛网的压圈，清理过程中发现压圈的焊接点未打磨，由于凸起部位是与筛网接触，螺丝紧固后会造成凸起边缘会留下间隙，分子筛会在压力的作用下挤到筛板下面，从而造成粉化。

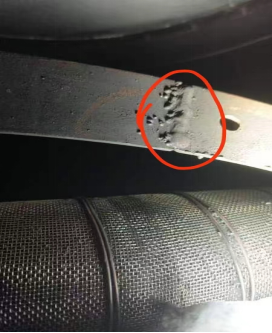

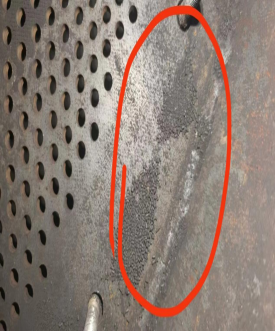

上图是打开筛网后在凸起部位留下的分子筛，有些已经处于破碎状态。

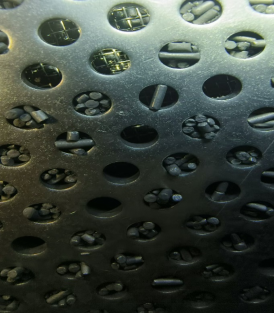

        上图是顶部出气部位的筛网，由于使用的也是和底部一样的筛网铺垫顺序，也已经有明显的分子筛通过筛网的网孔进入板孔，但由于上筛网为两层孔板压紧结构，故分子筛是无法穿透筛网而漏出吸附塔外面的。

       上图是底部筛网的压圈螺杆上螺丝只有一个未有平垫和弹簧垫，在吸附塔运行过程中极易造成螺丝松动。

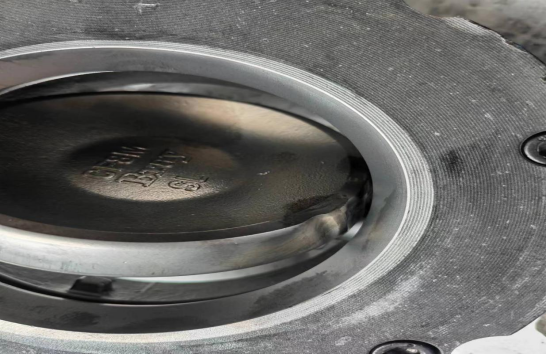

      上图是出气阀阀体内部已损坏，需更换出气阀。

      补救方案：

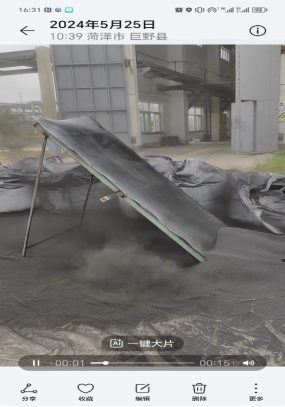

1.将吸附塔内清理出来的碳分子筛进行过筛处理，利用20目的筛网将分子筛内粉尘尽量筛分干净。

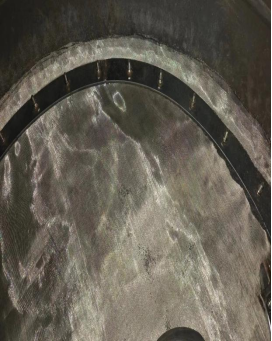

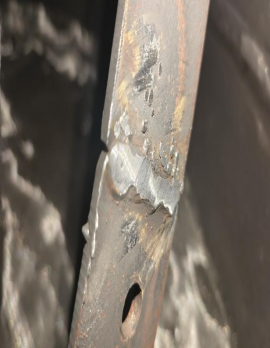

       2.将底部的筛网挡圈取出后把焊接部位打磨平整光滑，再在原筛网上加上2层40目的筛网，加上挡圈并在螺杆上两个螺帽加强紧固。

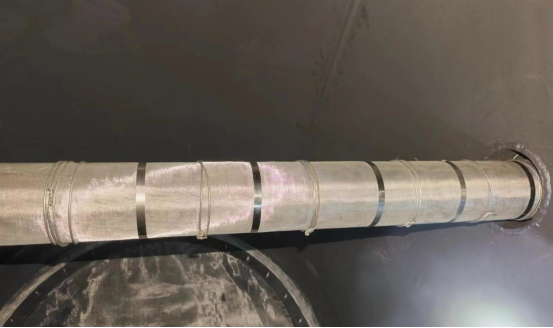

      3.将中均压管道取出，重新包裹上5-6圈40目不锈钢筛网，并间隔10厘米左右用抱箍或者铅丝固定后安装好。

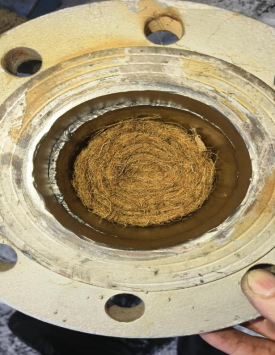

      4.将出气管道内部用椰垫卷成圆形塞入管道内部，并在法兰出焊接十字架防止椰垫漏出或者移动。

      5.更换两个产气阀。

6.按装填新分子筛的方法重新将筛分好的吸附剂装填回吸附塔，并利用工具测试密实度，保证装填效果。

        7.一切装填及修复完毕后，开机运行，并与前期的下降情况做对比，得出结论，根据情况处理剩余吸附塔。保证后期不要再出现相同问题。
