调试报告

本公司与2024年5月26日安排技术人员上门对贵公司的一套变压吸附制氮机调试过程及结果如下：

我公司人员5月26号达到现场后机器处于运行状态，设备自带氮气分析仪显示纯度为99.925，经过用校准过的分析仪进行对比发现与真实纯度存在误差，判单氮气分析仪显示数据为不准确数据。现场仔细勘查发现制氮机的AB吸附塔在转换的过程中无法进行完整的再生，再生结束吸附塔内还有余压，此种现象影响了氮气的产量和纯度。现场检查发现A塔的放空阀无法正常开启和关闭，存在卡滞现象，经过更换电磁阀后阀门能正常工作，另外仔细检查发现由于消音器内有残留的异物和粉尘导致排空不是很通畅，也对设备的工作有影响。

经过以上的修复和保养，设备处于正常工作状态，开机运行一段时间后，再用经过校准的分析仪测试氮气含量纯度显示为99.966，对机器自带分析仪进行数据修正后，显示数字为99.962，现场用于监控空气中的氮气含量的表数据为满量程99.9。经过与现场人员进行沟通确认后氮气进入用气管道，开始使用氮气。

经过12小时的运行，5月27号早上我方人员达到现场观察，流量阀门已经完全打开的状态下，纯度维持稳定状态未发生较大变化，机器处于正常运行状态。

检查发现问题如下：

1、A塔的放空阀阀头密封件有磨损，造成阀头漏气

2、AB塔的产气阀门关闭不严

3、消音器有些堵塞

以上项目需要在检修或者制氮机能停机状态下及时进行检修。

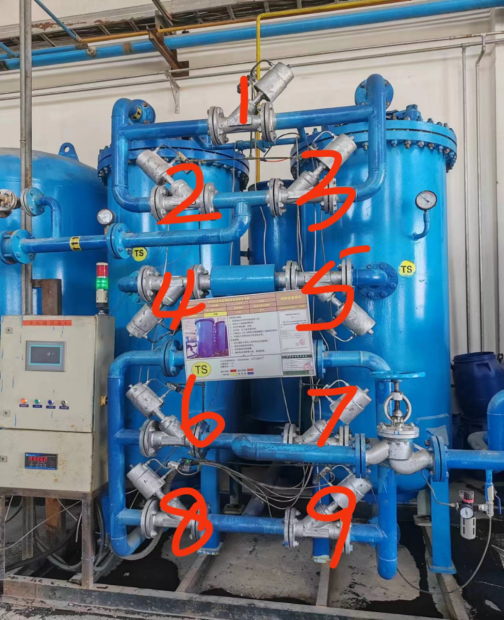

制氮机结构示意图、运行原理及故障排除

制氮机运行原理：

阀门名称：

1号阀门：产气总阀

2号阀门：A塔产气阀

3号阀门：B 塔产气阀

4号阀门：A塔均匀阀

5号阀门：B塔均匀阀

6号阀门：A塔进气阀

7号阀门：B塔进气阀

8号阀门：A塔放空阀

9号阀门：B塔放空阀

制氮机的1-9号阀门使气动角座阀，动作是由电磁阀驱动的，当机器启动后通过PLC发出指令，让电磁阀是否得电来控制控制气的同与断。具体动作原理如下：

1、当机器启动后，1、2、6、9号阀门同时动作，压缩空气由管道通过6号阀门进入A吸附塔。此时压缩空气经过吸附塔内的吸附剂进行吸附后的气体由2和1号阀门流入氮气缓冲罐。B塔内吸附的饱和气体由9号阀门通过消音器排出。

2、当A塔吸附周期结束，此时1、6、9号阀门关闭，3、4阀门同时打开,A塔内的气体由管道进入B塔，该过程称为均压的过程，时间为2秒。2、3号阀门的均压过程称为上均压，4号均压称为中均压。

3、均压结束，2、4号阀门关闭的同时1、3、7、8号同时打开，此时压缩空气进入B塔进行制取氮气，氮气流入氮气缓冲罐。

4、B塔吸附周期结束，1、7、8号关闭，2、5号阀门打开，B塔内部的气体经过管道进入A塔进行均压。

5、以上周期循环动作。

简单故障排除：

阀门不动作：

1、电磁阀的源头气气压低或者供气不足

2、电磁阀得电后阀芯未动作或者电磁阀损坏

3、阀头窜气，导致阀门无法打开

吸附压力上不去：

1、源头压力不足，一般吸附塔的吸附压力与空压机的压差未0.05Mpa左右为正常值

2、输气管路或者活性炭、冷干机及过滤器有堵塞

3、产气阀门调节过大，导致产气量变大

4、进气阀门未完全打开

AB塔压力不均匀：

1、进气阀、放空阀关闭不严，压缩空气由打开的阀门泄露掉了，

2、均压阀漏气】

3、进气阀门未完全打开

（以上故障可以通过消音器出气量进行排查）

氮气产量不足：

1、吸附压力偏低

2、产气流量调节阀开度偏小

3、用气量过大

氮气纯度不够：

1、吸附压力偏低

2、用气量过大，

3、产气阀门由内漏

4、上均压1号阀门由内漏

放空排气不通畅：

1、消音器堵塞，不通畅

2、放空阀打开时间或者开度不对

以上的检查和维护可以通过手动电磁阀来进行判断，具体操作方法未：先将任意一个塔的进气阀门打开，将吸附塔压力打到最高值后可以点动除放空阀之外的任意阀门，仔细观察压力变化情况，就能判断对应阀门的密封性能和工作状况。

在使用中有任何问题，随时可以与我公司专业的售后人员联系，电话视频解决不了，我公司可以安排人员上门排查。
