制氮机现场维护经过解析

2024年5月2号客户一套变压吸附制氮机送到我公司车间现场进行更换吸附剂，经过几天的维修处理，现已交付给贵公司，现场过程经过图片如下：

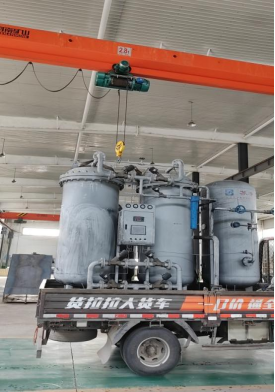

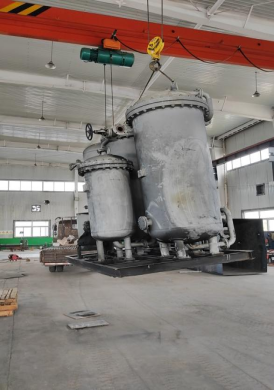

制氮机到达现场卸货：

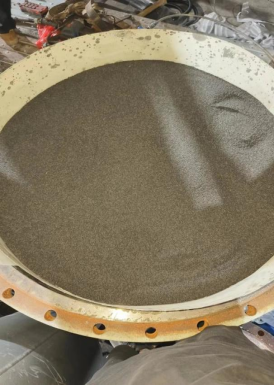

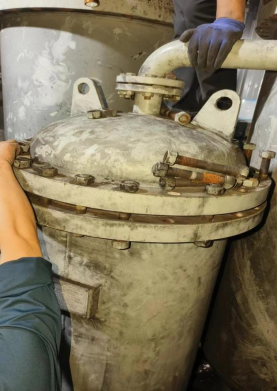

现场打开法兰及卸料处理：

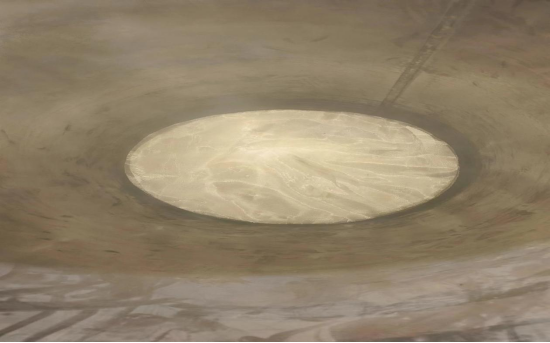

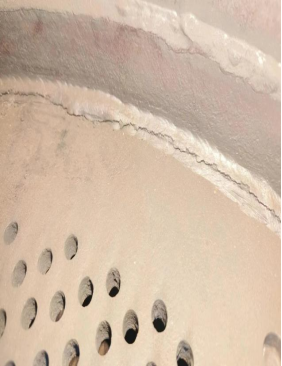

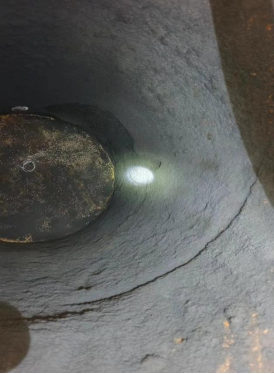

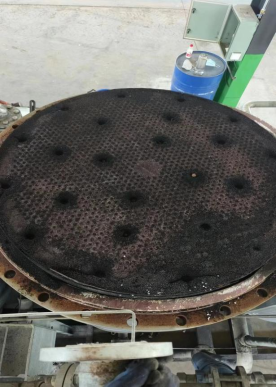

以上A塔内部

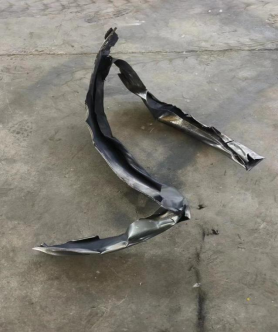

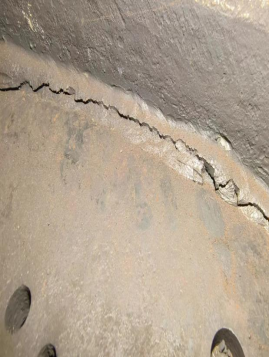

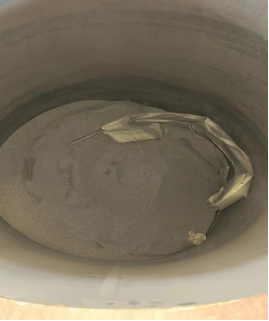

由于设备A塔吸附剂泄漏严重，虽然内部桶壁比较光滑无锈迹，锈蚀较少，但吸附剂粉化严重。另加高层挡板已经完全处于报废状态。底部筛板上的螺丝已经几乎全部断裂，而且筛网破损严重，椰垫已经完全处于堵死状态，另A塔底部有一圈裂缝。

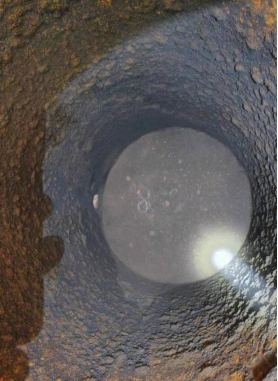

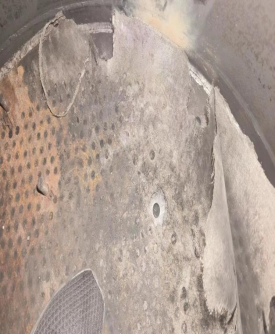

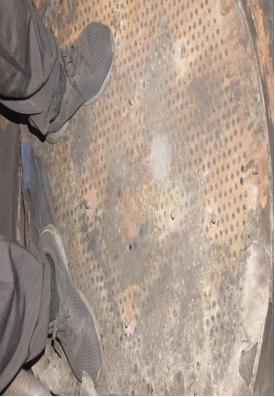

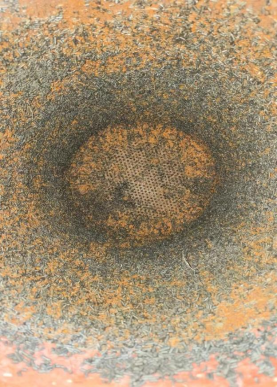

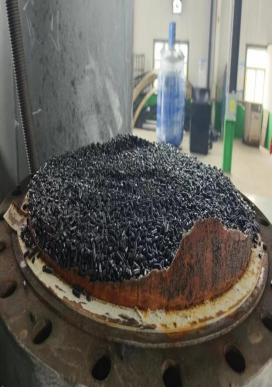

以上B塔内部情况

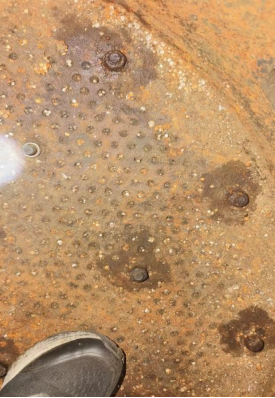

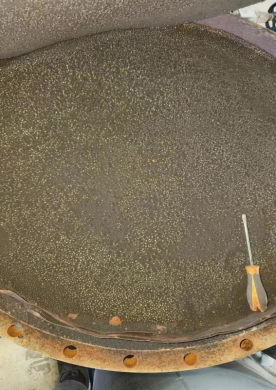

由于设备B塔处于严重生锈，塔上部吸附剂已严重结块，内部桶壁及底部筛板被吸附剂严重锈蚀，吸附剂有严重粉化状态，基本无法正常生产氮气，底部筛板上的螺丝全部锈蚀部分有断裂，筛板孔洞基本锈蚀堵死，而且筛网锈蚀破损严重，椰垫已经完全处于堵死状态，但加高层挡板状态完好。

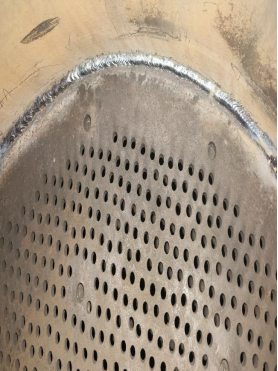

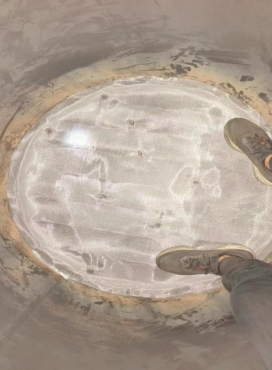

以上是A塔维护后情况

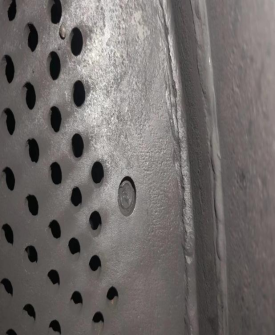

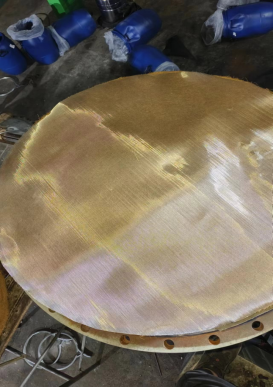

A塔底部裂缝用焊接密封，并更换三层不锈钢筛网，因螺丝基本断裂故把不锈钢筛网焊接在底部筛板上起到固定作用，底部筛板上铺三层不锈钢筛网再铺椰垫，椰垫上再铺两层不锈钢筛网再装入氧化铝，氧化铝上再铺一层不锈钢筛网再倒入吸附剂，吸附剂倒满后装上新做加高挡板再倒入适量吸附剂后铺两层不锈钢筛网，在不锈钢筛网上铺椰垫后再铺一层不锈钢筛网，盖法兰盖，上紧螺丝，A塔维护完成。

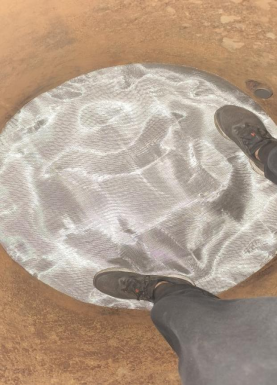

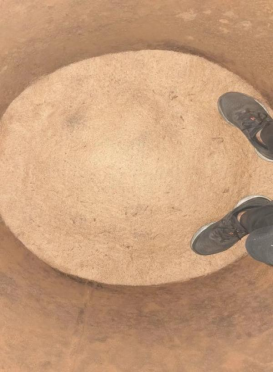

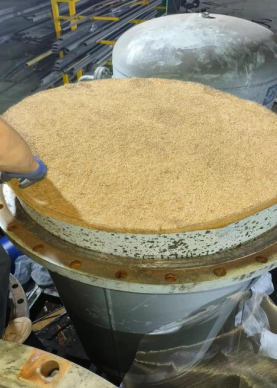

以上是B塔维护后情况

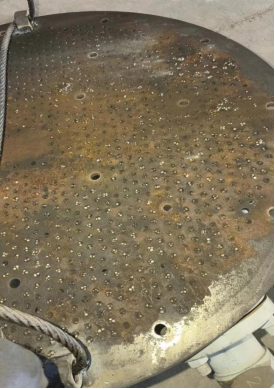

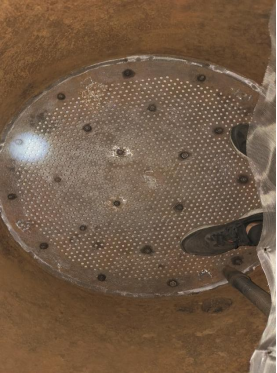

B塔因内部锈蚀塔壁及底部包括底部筛板全部打磨，底部筛板孔洞清理打磨，并更换底部三层不锈钢筛网，底部筛板上再铺两层不锈钢筛网铺新的椰垫后再铺两层不锈钢筛网，倒入氧化铝铺平后再铺一层筛网，倒入吸附剂，吸附剂倒满后上装上新做加高挡板再倒入适量吸附剂后铺两层不锈钢筛网，在不锈钢筛网上铺椰垫后再铺一层不锈钢筛网，盖法兰盖，上紧螺丝，B塔维护完成。

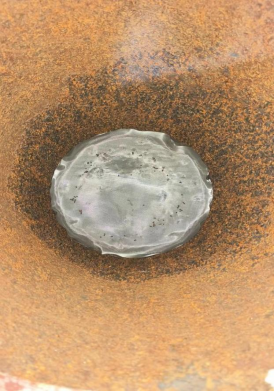

以上是活性碳罐维护图片

活性碳罐打开法兰盖后加高挡圈已经破损严重，内部罐壁锈蚀严重，因人员无法进入只能清理罐壁锈蚀物，底部铺三层不锈钢筛网，倒入活性碳至罐口，装好加高挡圈再倒入适量活性碳加不锈钢筛网后铺椰垫再铺一层不锈钢筛网，盖好法兰盖，上紧螺丝，活性碳罐维护完成。
