2024年6月内蒙制氮机吸附材料更换案例（第二台）

本公司于2024年6月初安排技术人员上门对贵公司的第二台变压吸附制氮机更换吸附材料并调试过程如下：

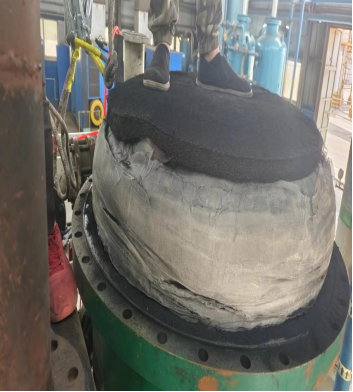

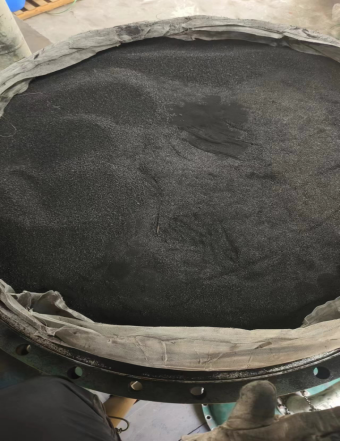

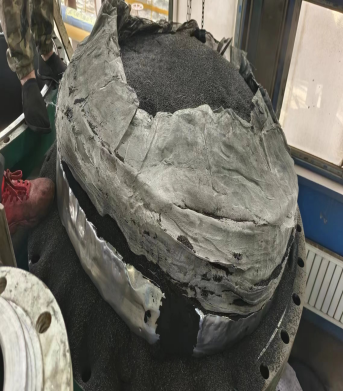

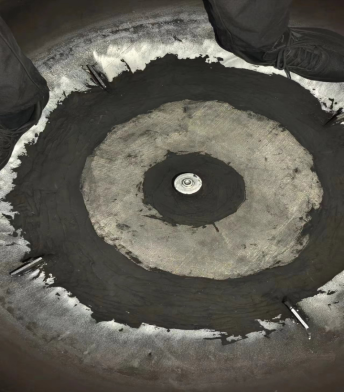

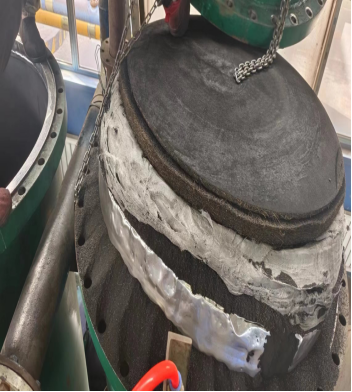

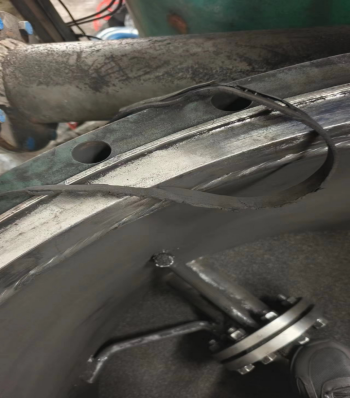

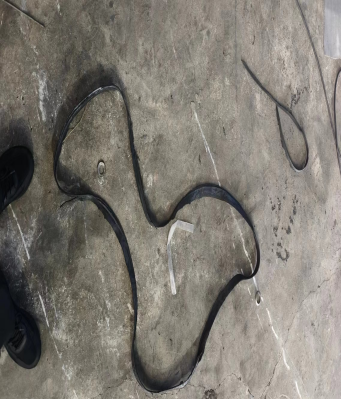

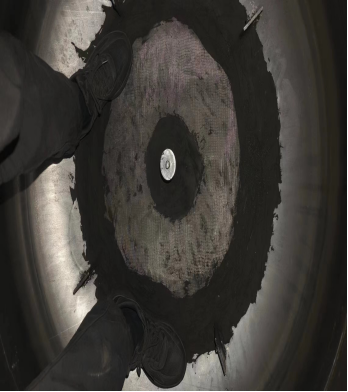

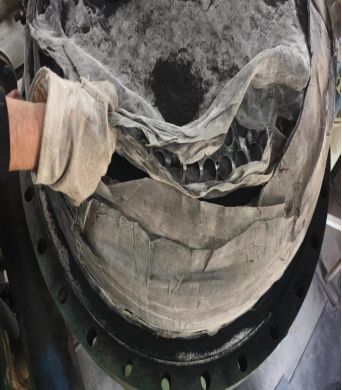

下图为打开法兰盖后图片

主要问题有：

1内部吸附材料粉化严重

2加高挡圈有破损现象

3法兰口橡胶圈已经破损严重

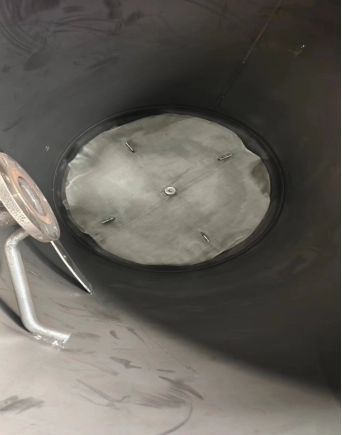

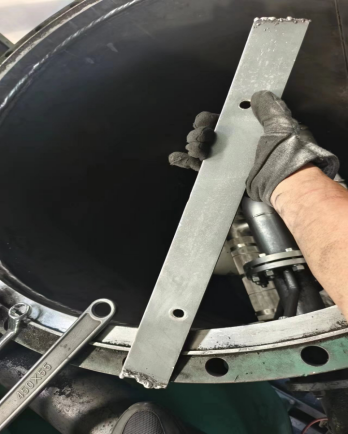

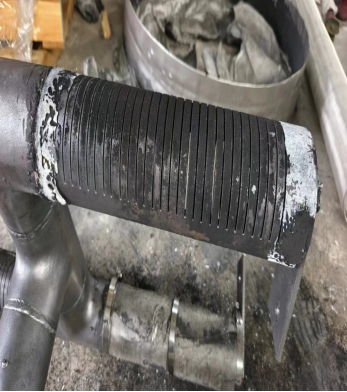

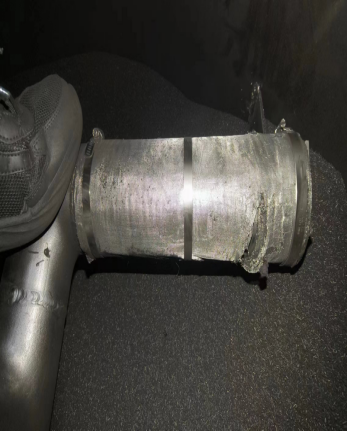

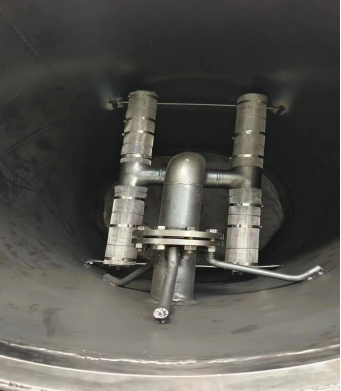

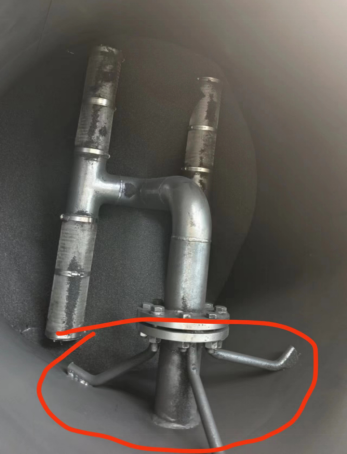

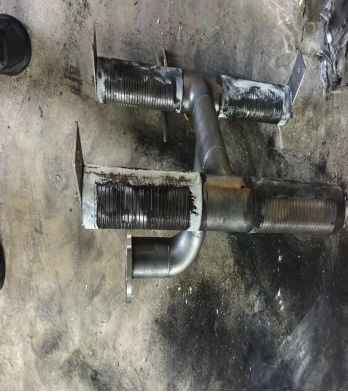

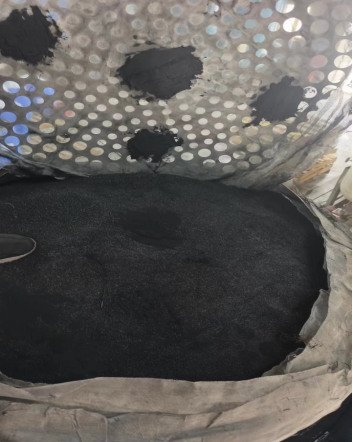

下图为掏出吸附材料后图片

主要问题有：

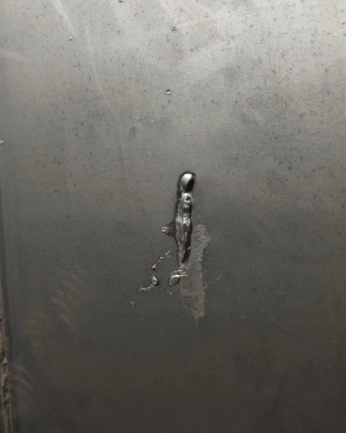

1在甲方要求制氮机厂家加焊承重钢条后，因焊接不牢固产生焊接条脱落无法起到承重中均压管道的作用，导致管道喷灰现象。

2中均压管筛网破损严重导致吸附材料直接流窜到管道，造成吸附材料粉化严重、阀门损坏频繁及喷灰问题。

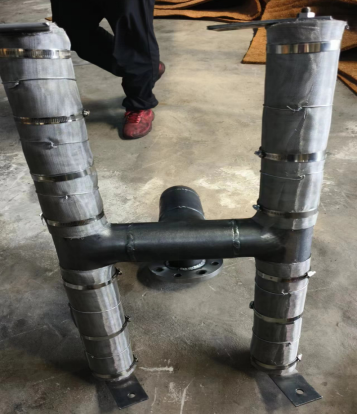

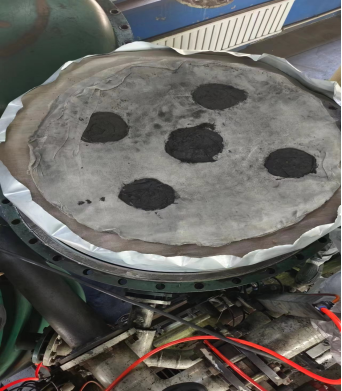

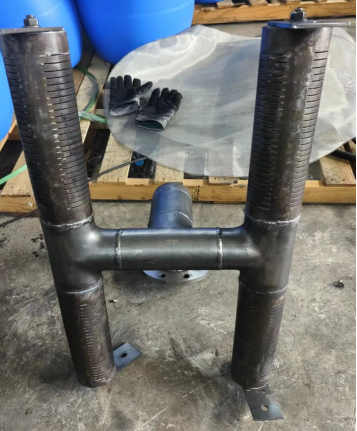

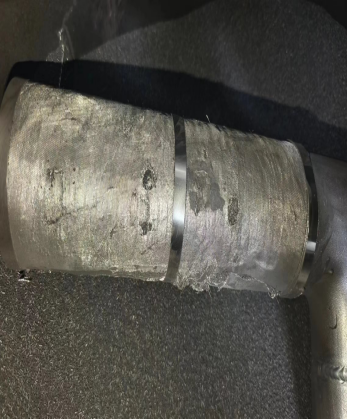

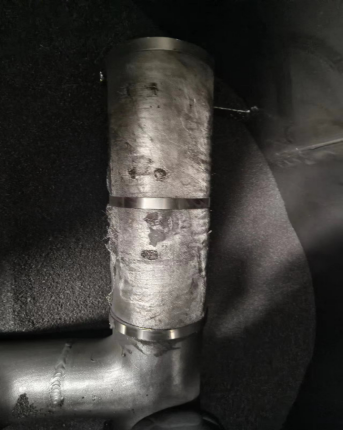

下图为修复及更换吸附材料图片

修复方法：

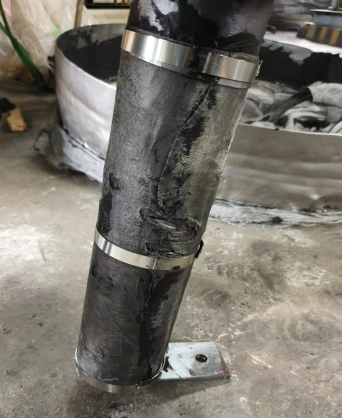

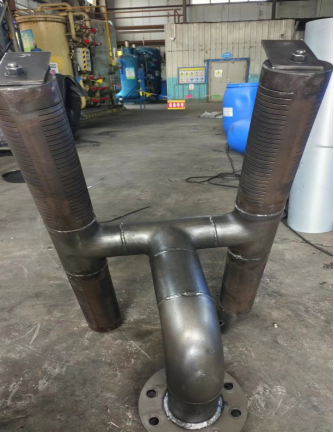

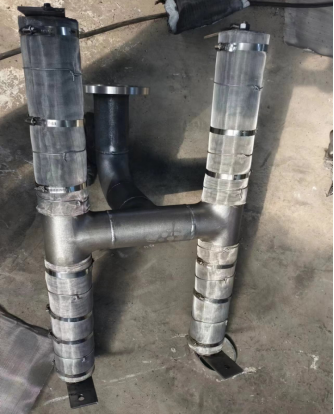

1对内部中均压管打磨后重新包扎筛网。

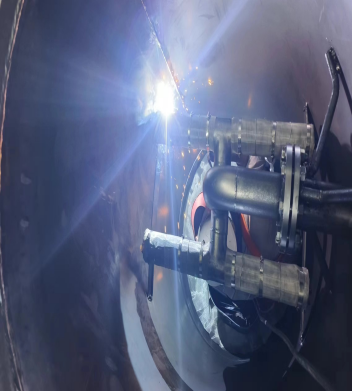

2对内部中均压管承重钢条重新焊接加固。

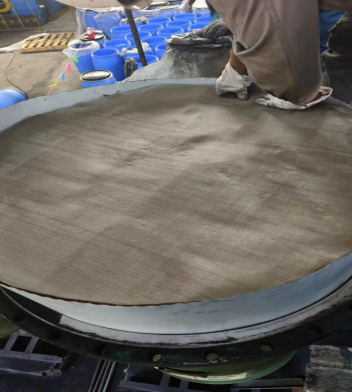

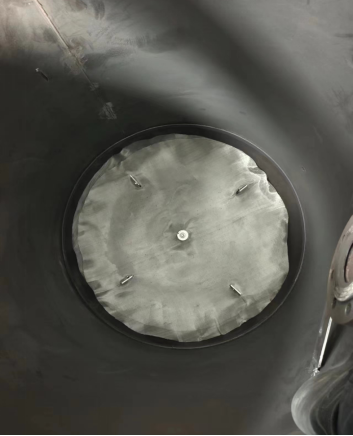

3对底部加两片不锈钢筛网加固起到防止破损的作用。

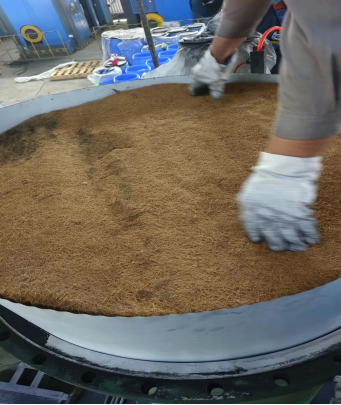

4对加高挡圈、法兰密封圈重新制作并更换椰垫。

5更换吸附材料后通过技术手段装填密实。

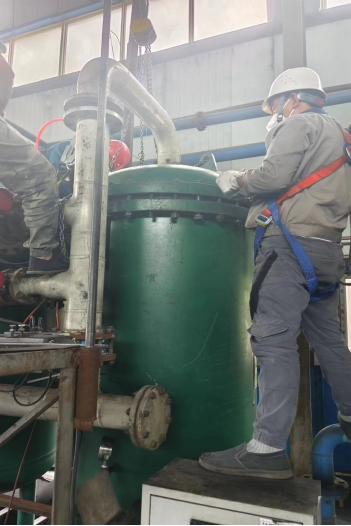

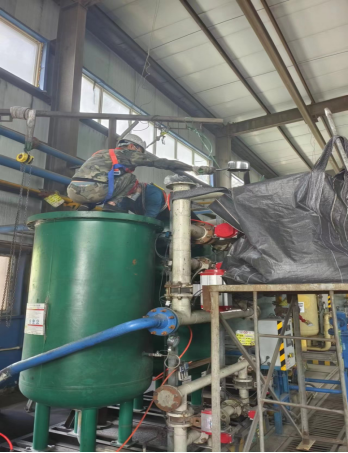

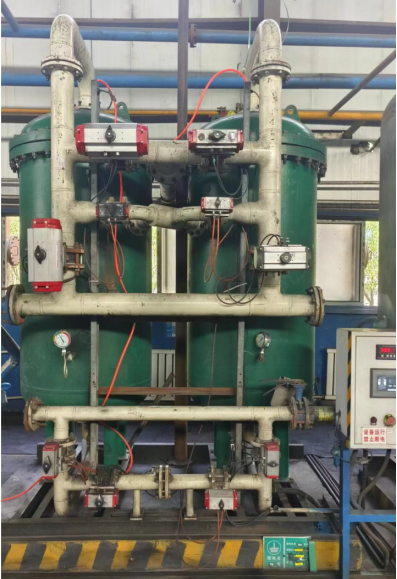

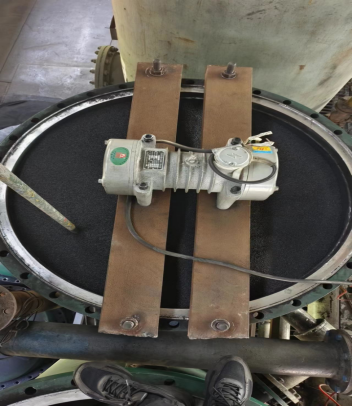

上图为安装完毕盖好法兰盖后图片。安装好后调整运行氮气纯度为99.9%，流量为500Nm³/h，符合合同要求。
